![[personal profile]](https://www.dreamwidth.org/img/silk/identity/user.png){kind=small}
Bell AB 212 / UH-1N
2024-12-14 16:14Model-Set Bell AB 212 / UH-1N
Revell | Нет. 64654 | 1:72
Див. також:
• Вертолет Bell UH-1 (М-Хобби, №2, 1994)
Model-Set Bell AB 212 / UH-1N
Revell | Нет. 64654 | 1:72
Див. також:
• Вертолет Bell UH-1 (М-Хобби, №2, 1994)
Камышинский Крановый ЗаводНа фотографії - стріловий автомобільний кран зі стрілою гратчастого типу з канатною підвіскою і довжиною стріли 12,5 м зі вставкою 2,5 м.
2008 рік.
Цікаво, що вставками 2,5 м обладналися стріли пневмоколісних "екскаваторних" кранів КС-4362 (К-166), з якими уніфікована також і поворотна платформа К-162, а пізніше і КС-4561А.
Судячи з фотографій К-166, К-104 і К-162, стріли кранів розроблені за єдиним шаблоном. Про що, власне, і говорять їх подібні розміри.
Сам кран К-162 і пізніше КС-4561А обладналися вставками стріл по 4 м. Тобто довжини стріл у К-162 та КС-4561А становили 10, 14, 18 та 22 м.
Використані джерела:
→ Стреловые самоходные краны. Часть 1. Краны автомобильные. Краны на шасси автомобильного типа. Москва. 1996
• КС-4561 (К-162). Стреловые самоходные краны. Часть 1. Краны автомобильные. Москва
→ Стреловые самоходные краны. Технические характеристики. Часть II. Пневмоколесные и гусеничные краны. 1996. АО ПКТИпромстрой. Москва. 3-е переработанное и дополненное издание. Подписано к печати 25.04.96.
Скрепер ДЗ-87-1 (Т-150К)
2024-09-20 23:03Креслення:
Завод-виробник: Бердянський дорожніх машин ВО «Південдормаш», м. Бердянськ.
Бердянський завод шляхових машин — колишнє підприємство будівельного і шляхового машинобудування, розташоване у місті Бердянську Запорізької області. Основна продукція заводу — скрепери, навантажувачі, екскаватори-планувальники та ін.
Дата створення / заснування: 1883 р.
Час/дата припинення існування: 2003 р.
См.также:
→ Скрепер ДЗ-87-1 (Т-150К)
→ Т-150. Габаритные размеры
→ Т-150К. Габариты и характеристики
Техническое описание и руководство по обслуживанию
ČZ 350 тип 472.3
1976 г. Чешские гоночные мотоциклы. Национальная компания, Strakonice
1:43 KIA Sportage
2021-08-09 18:47
Техническая характеристика
| Размеры (д/ш/в), мм | 4485 (GT Line – 4495) / 1855 / 1645 (с рейлингами – 1655) | ||||
| Дорожный просвет, мм | 182 | ||||
| Колесная база, мм | 2670 | ||||
| Колея (передняя/задняя), мм* | 1625 / 1636 (16“), 1613 / 1625 (17“), 1609 / 1620 (19“) | ||||
| Ширина на уровне плеч (спереди/сзади), мм | 1450 / 1400 | ||||
| Ширина по сиденью (спереди/сзади), мм | 1380 / 1300 | ||||
| Емкость топливного бака, л | 62 | ||||
| Объем багажного отделения (VDA), л | 491 или 466 в зависимости от типа запасного колеса | ||||
| Рабочий объем двигателя, л | 2.0 Nu MPi | 2.4 Theta GDi | |||
| Мощность двигателя, л. с. при об/мин | 150 / 6200 | 184 / 6000 | |||
| Максимальный крутящий момент, Н·м при об/мин | 192 / 4000 | 237 / 4000 | |||
| Тип двигателя | бензиновый | бензиновый | |||
| Тип привода | передний или полный | полный | |||
| Коробка передач | 6-ступенчатая МКП | 6-ступенчатая АКП | 6-ступенчатая АКП | ||
| Максимальная скорость, км/ч (тип привода) | 186 (2WD) | 184 (4WD) | 181 (2WD) | 180 (4WD) | 185 (4WD) |
| Разгон 0-100 км/ч, с | 10,5 | 11,1 | 11,4 | 11,6 | 9,6 |
| Расход топлива комбинированный, л/100 км** | 7,9 | 8,2 | 7,9 | 8,3 | 8,6 |
* Колея варьируется в зависимости от размерности колес. ** По методике NEDC.

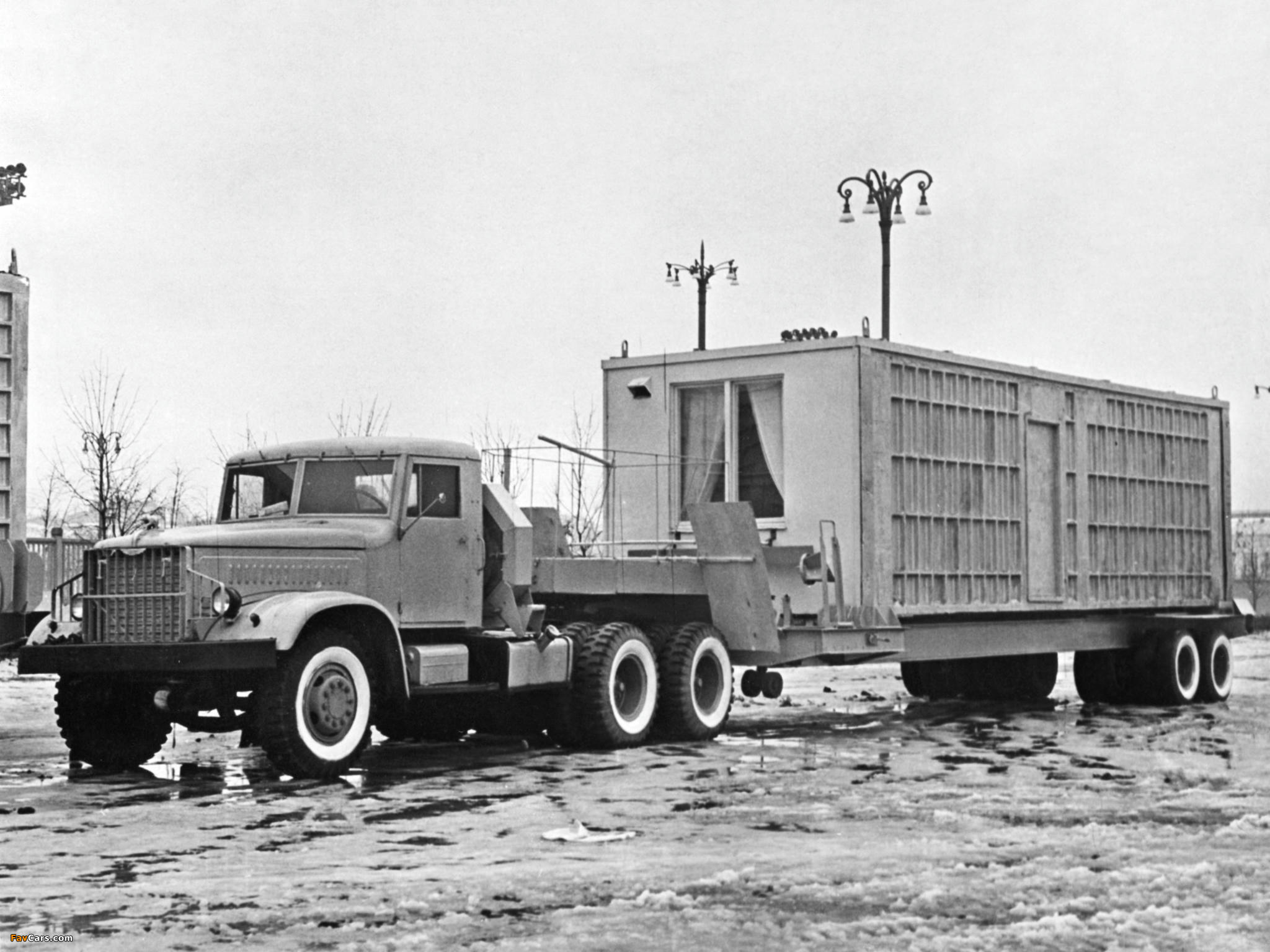

Фотография, на которой, на первый взгляд, КрАЗ.
Если внимательно приглядеться, то на капоте - маскот в виде медведя.
Значит, это - ЯАЗ.
ЯАЗ-221, которого не было. Шутка. Модель была разработана в Ярославле, но начала выпускаться именно в Кременчуге.
Чем интересна фотография?
На фото - квадратные баки ЯАЗ-210.
Держатели запасных колес, которые были на ЯАЗ-210Д.
Колеса с дисками ЯАЗ-200 и резиной И-78. Эта резина была на первых Кременчугских грузовиках, а затем была заменена на более современные ИЯВ-12Б, ВИ-243, ИД-304 (Шины для большегрузных автомобилей - https://bga68.livejournal.com/496103.html)
Маскот - легендарный медведь, символ Ярославля. Под ним виден логотип ЯАЗ.
Одно зеркало заднего вида со стороны водителя, как на ЯАЗ-210
Кстати, по поводу дисков. На многих фотографиях КрАЗов 220-й серии видно, что стандартно устанавливались диски с 4-мя вентиляционными отверстиями, а на МАЗ-200 ставились точно такие же диски, но с 5-ю проушинами. За исключением более лёгкой рамы конструктивно ходовые на МАЗ и КрАЗ были точной копией ЯАЗ-210 и 219.
Фотография датируется 1957 годом... КрАЗ изготовил первые 2 экземпляра (самосвалы КрАЗ-222) только в апреле 1959 года.
Седельный тягач ЯАЗ-221. Точно
См. также:
ЯС-3. Самосвал. Общий вид шасси (сбоку / сверху). Атлас конструкций советских автомобилей, 1948 - https://bga68.livejournal.com/585435.html
Автомобиль ЯГ-6 (М-Хобби, №1, 1999) - https://bga68.livejournal.com/614306.html
Автомоделирование. Scale models 1:43 - https://bga68.livejournal.com/163185.html
Стартовая страница - https://bga68.livejournal.com/
Где бы найти инструкцию к этой модели AVD?
Кран стреловой КС-4561АМ:

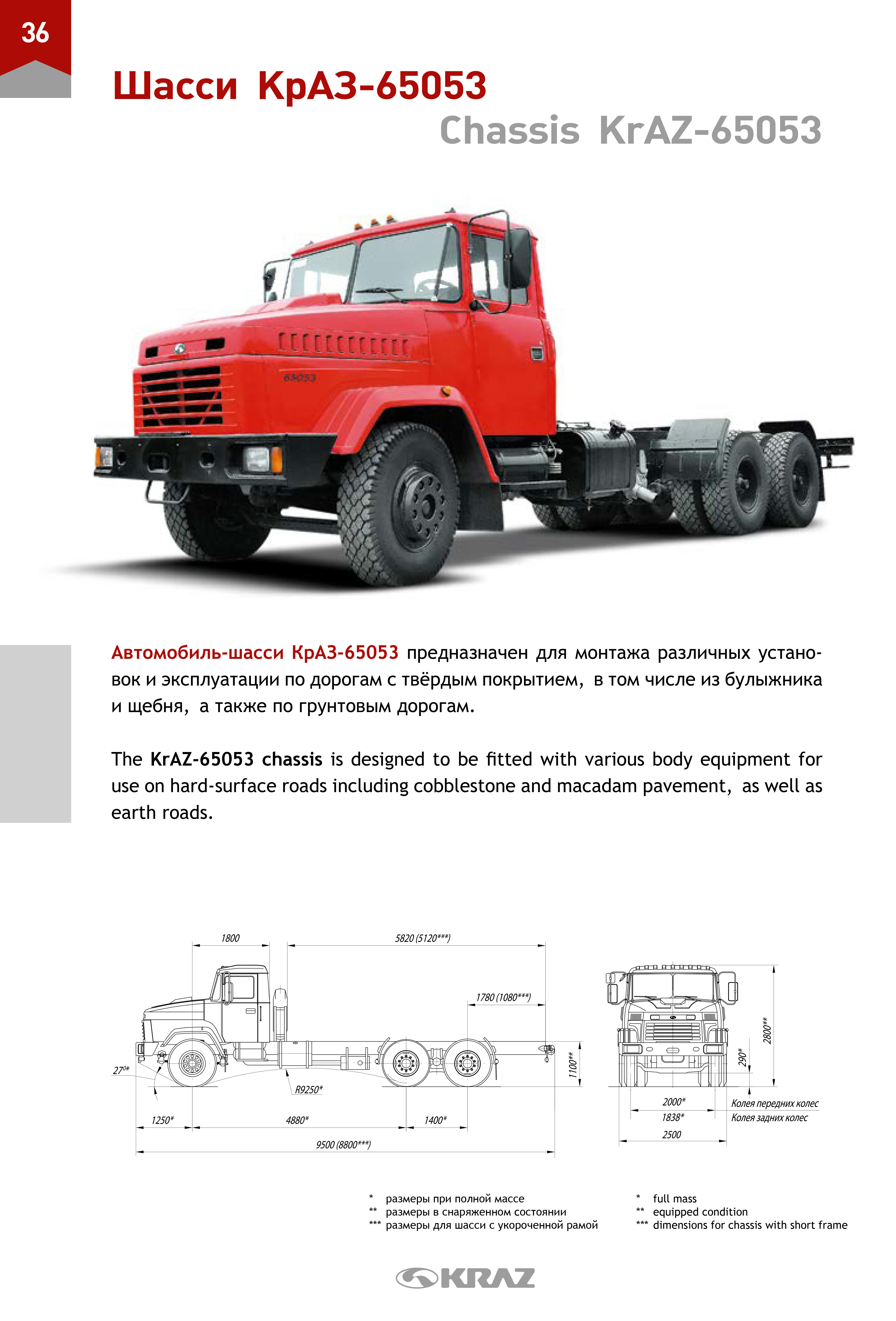

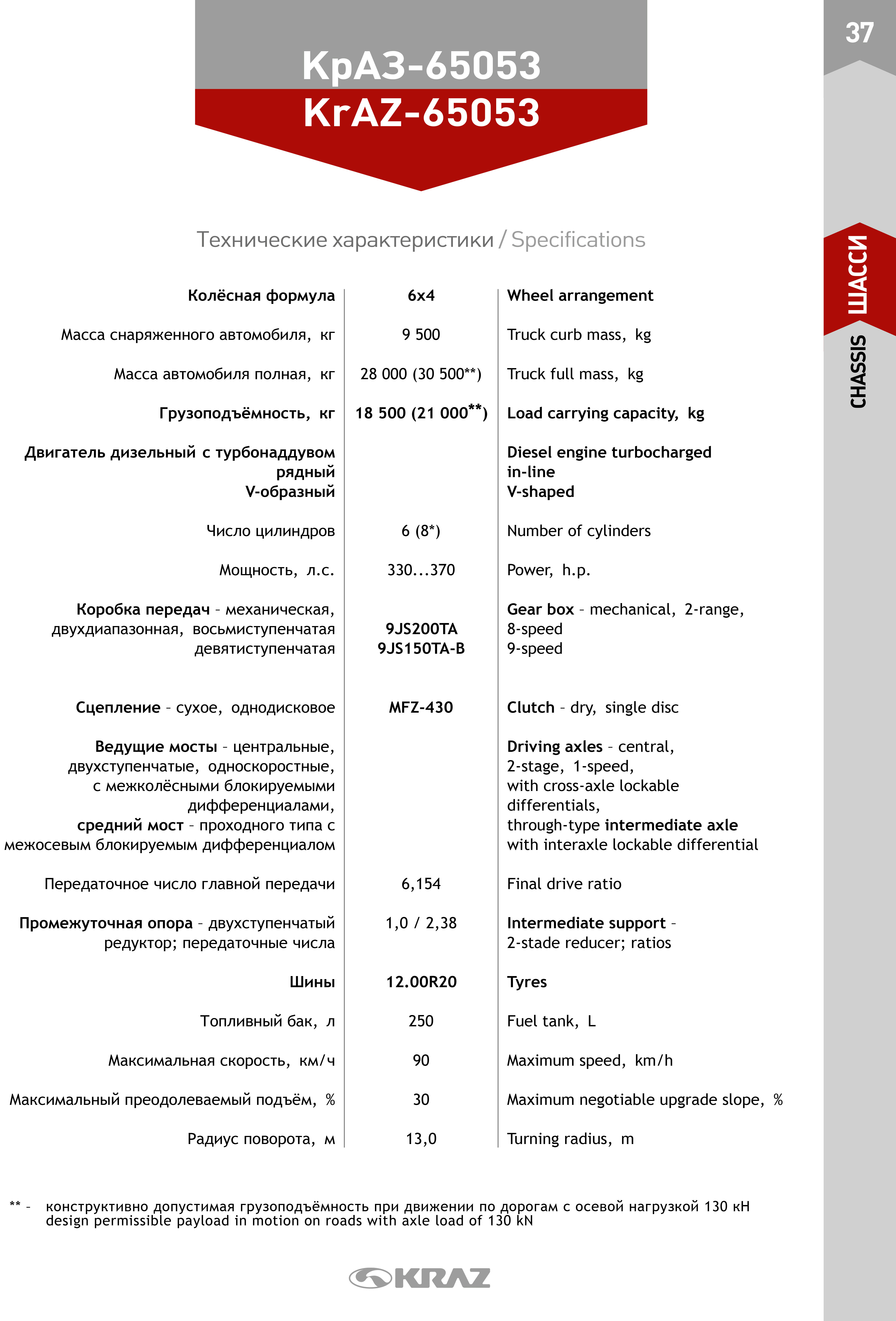

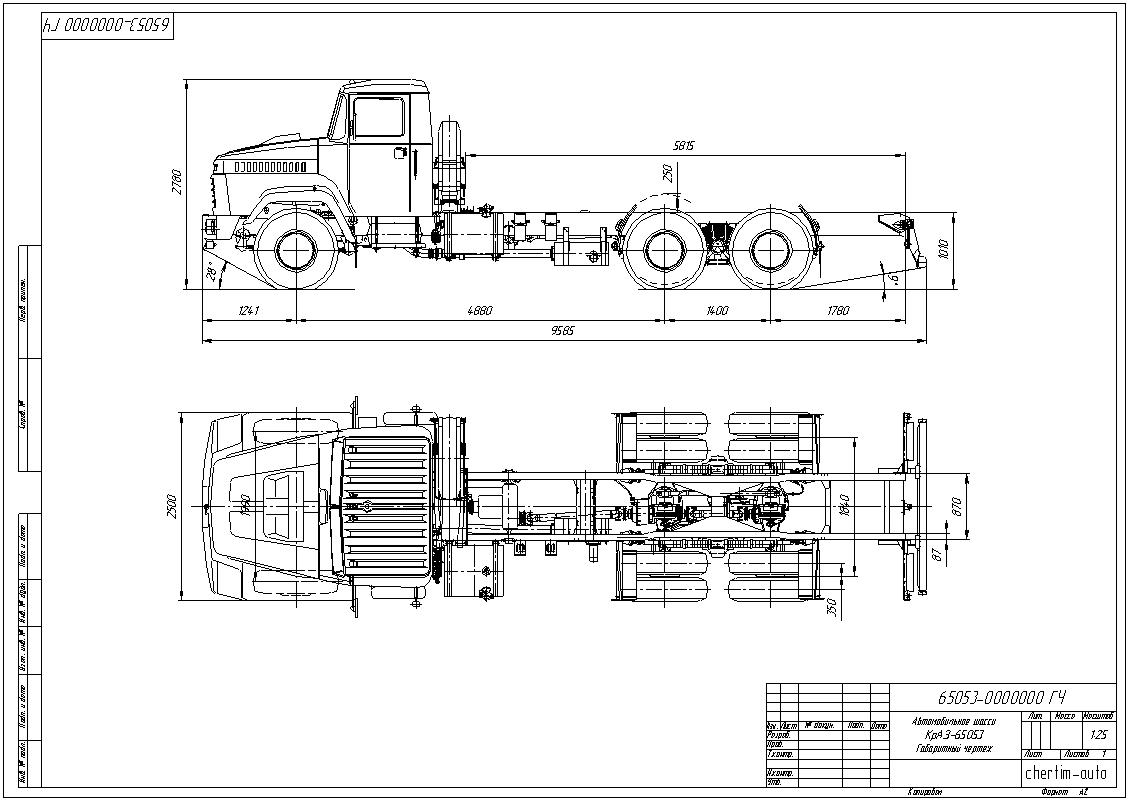

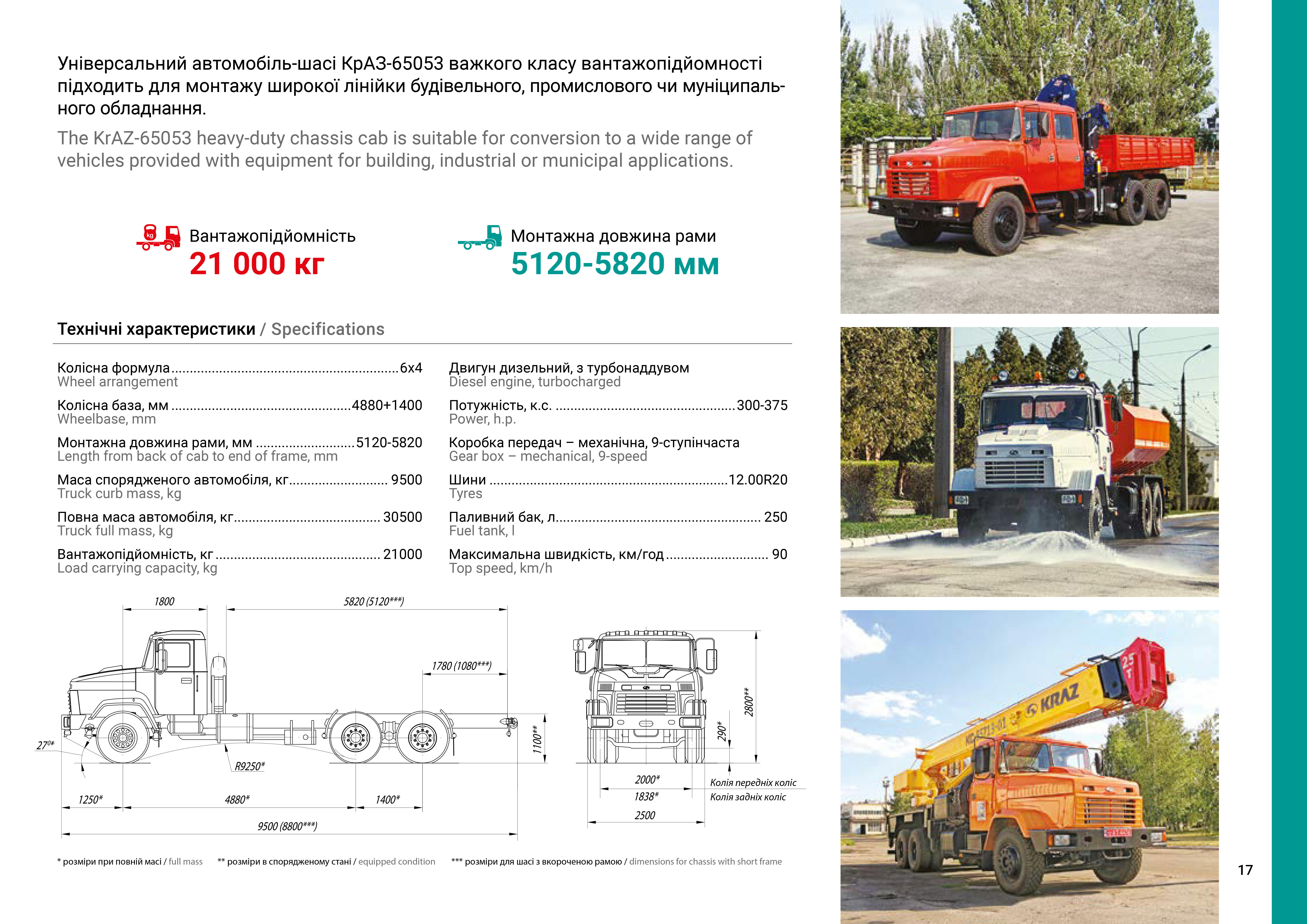

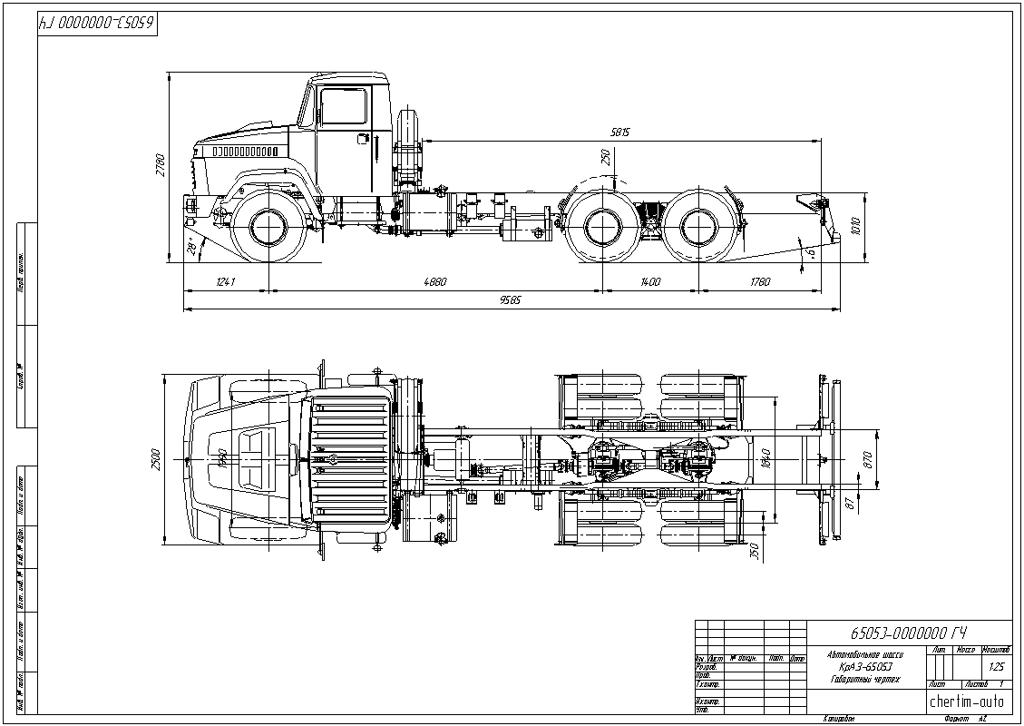

Шасси КрАЗ-65063 (размеры для шасси с укороченной рамой - ***) для КС-4561АМ:
См. также:
- КрАЗ-257 Шасси
- Автомобильный кран К-162. Каталог деталей и сборочных единиц К-162КД. Январь 1973. Внешторгиздат. Изд. №2697М
- Модельный ряд автомобилей КрАЗ
- Автомобильный кран К-162 (КС-4561). Описание - https://bga68scale.dreamwidth.org/539879.html
- Автомобильный кран К-162 (КС-4561). Описание. Часть 2 - https://bga68scale.dreamwidth.org/541077.html
- Автомобильный кран К-162 (КС-4561). Описание. Часть 3 - https://bga68scale.dreamwidth.org/600982.html
- Автомобильный кран К-162 (КС-4561). Описание. Часть 4 - https://bga68scale.dreamwidth.org/601309.html
- Все, что касается К-162 - https://bga68scale.dreamwidth.org/tag/к-162
Tags:
- crane,
- jerab,
- scale models,
- автокран,
- автомобиль,
- к-151,
- к-162,
- краз,
- краны,
- моделирование,
- шасси
Камышинский Крановый ЗаводСтреловые самоходные краны. Часть 1. Краны автомобильные. Краны на шасси автомобильного типа. Москва. 1996
( Read more... )
Вернуться к стартовой странице
См.также:
Легендарные грузовики ЯАЗ, МАЗ, КрАЗ. Чертежи - https://bga68scale.dreamwidth.org/157888.html
См.также:
▪ Автомобильный кран К-162 (КС-4561). Описание
https://bga68scale.dreamwidth.org/539879.html
▪ Автомобильный кран К-162 (КС-4561). Описание. Часть 2
https://bga68scale.dreamwidth.org/541077.html
▪ Автомобильный кран К-162 (КС-4561). Описание. Часть 3
https://bga68scale.dreamwidth.org/600982.html
▪ Автомобильный кран К-162 (КС-4561). Описание. Часть 4
https://bga68scale.dreamwidth.org/601309.html
▪ Все, что касается К-162
https://bga68scale.dreamwidth.org/tag/К-162
( Read more... )
Повернутись до стартової сторінки
Див.також:
- Легендарні вантажівки ЯАЗ, МАЗ, КрАЗ. Креслення
Tags:
- scale models,
- авто,
- автомобиль,
- к-151,
- к-162,
- к-51,
- краз,
- краны,
- маз,
- мка-10м,
- моделирование,
- яаз
