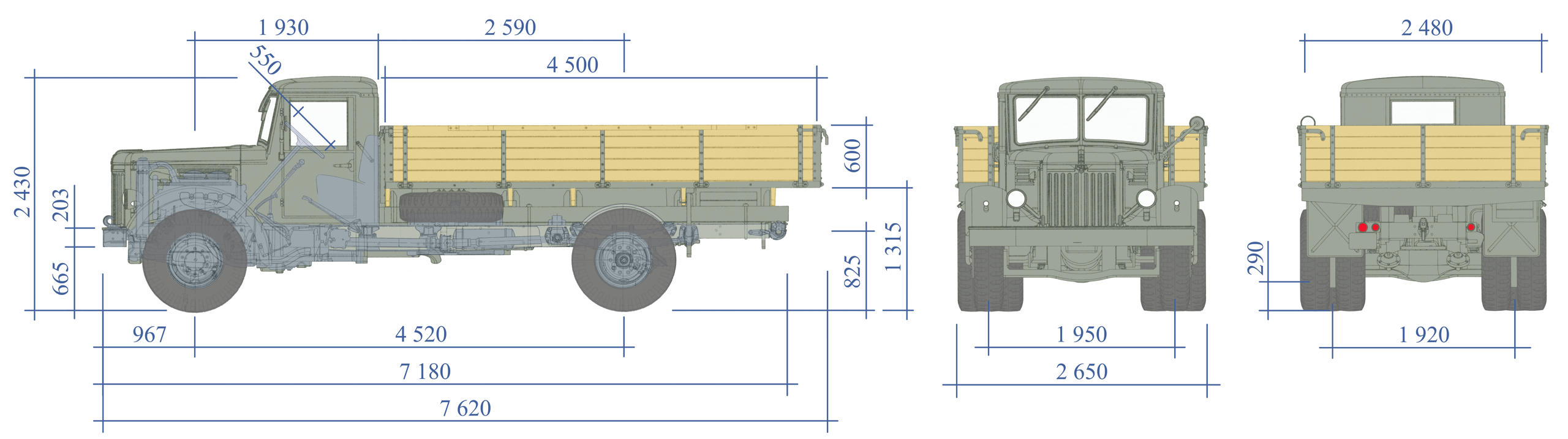

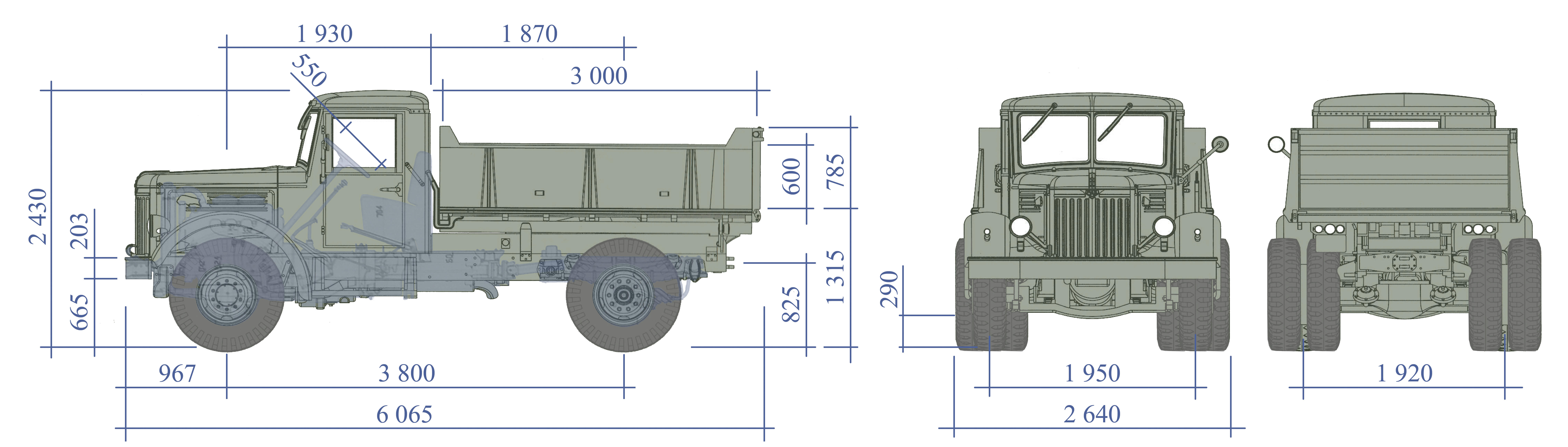

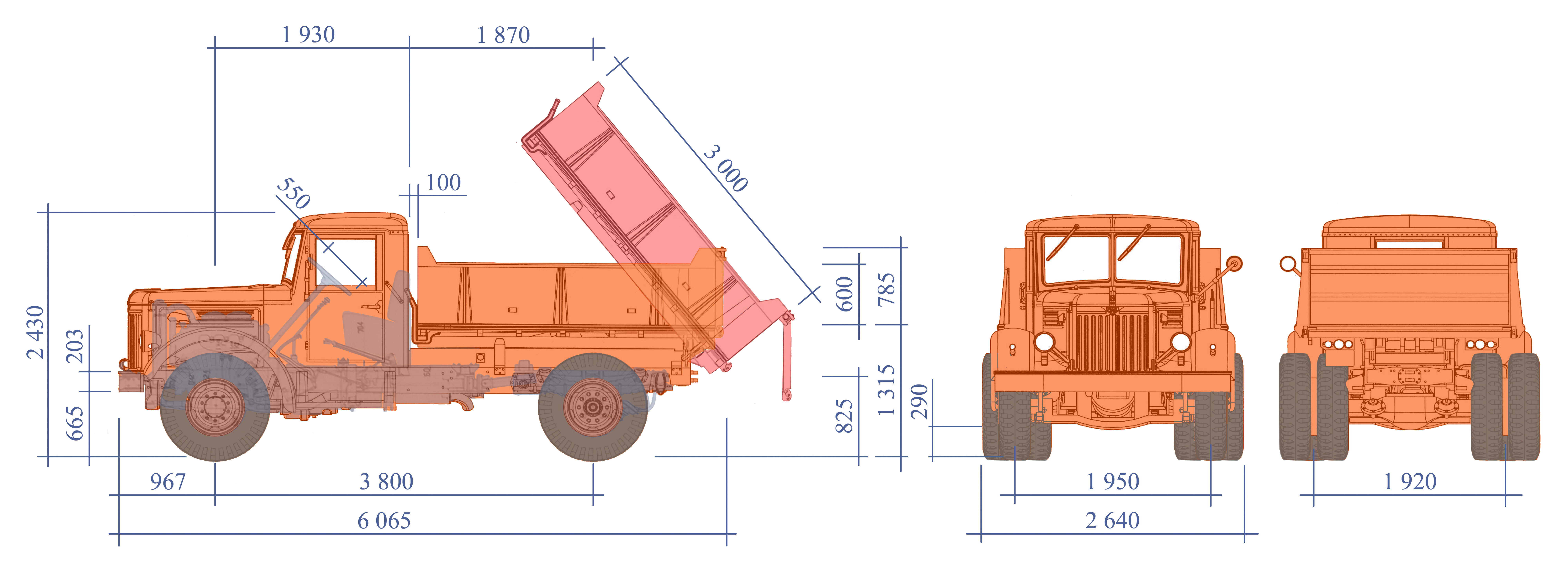

Рис. 1. Габаритные размеры

Технические характеристики

Характеристики	МАЗ-200
Колесная формула	4x2
Число мест	3
Длина, мм	7620
Ширина, мм	2650
Высота, мм	2430
Колесная база, мм	4520
Колея передних колес, мм	1950
Колея задних колес, мм	1920
Дорожный просвет, мм	290
Радиус поворота, м	9,5
Грузоподъемность/нагрузка на ССУ, кг
- по шоссе	7000*
- по грунтовым дорогам	5000
Снаряженная масса, кг	6400
Полная масса, кг	13625
Полная масса буксируемого прицепа/полуприцепа, кг	9500
Двигатель (тип)	ЯАЗ-М204/М204А (Д, 4)
Рабочий обьем, см³	4650
Мощность двигателя, л.с. (об/мин)	110/120 (2000)
Крутящий момент, кг·м (об/мин)	47 (1200…1400)
Максимальная скорость, км/ч	65
Запас топлива, л	225
Контрольный расход топлива, л/100 км	35
Запас хода, км	645
* При движении с прицепом грузоподъёмность автомобиля 5000 кг
** По шоссе

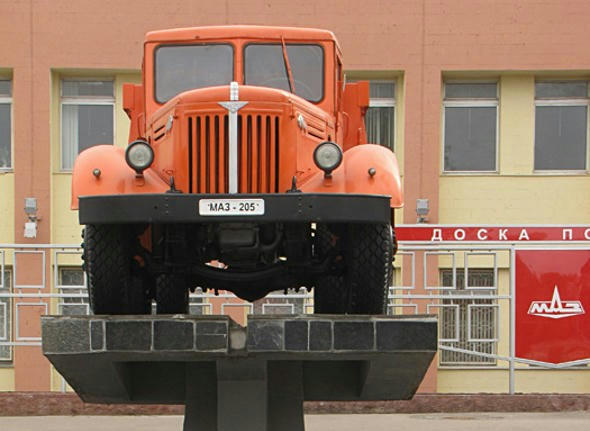

История марки - https://bga68.livejournal.com/562105.html

См.также:

См.также:

( Read more... )
См.также:

См.также:
Автомобильный кран МКА-10М (МАЗ-200)
Автомоделирование. Scale models 1:43

Щелкаем по картинке для вывода полноразмерного изображения











Источник фото: https://ok.ru/sovietcars/topic/70207192449069



На стартовую страницу https://bga68.livejournal.com
На страницу Автомоделирование. Scale models 1:43


------------------------

------------------------
( Read more... )
Шины ВИ-243 (ищу чертежи)
Шины для большегрузных автомобилей
https://bga68scale.dreamwidth.org/483326.html

Источник: https://yadi.sk/a/YuiUERcm3WSKDU Автор CraneOperator (on flickr: https://www.flickr.com/photos CraneOperatorFM



Перейти к Оглавлению

Данные из Википедии:

Индекс «К» и «КС»

• Индекс «К» был утверждён Минстройдормашем для своей продукции. Предшественник индекса «КС» [Подъёмно-транспортное оборудование. Под ред. Б. М. Скворцова — М.: Центральный Институт Научно-Технической Информации Машиностроения, 1962, 448с.]

Краны, выпущенные до 1967 года, имеют индекс, состоящий из одной-двух букв и двух-трёх цифр (например, К-64). Буквенная часть обозначает принадлежность машины к группе кранов (К); цифры — грузоподъёмность крана и порядковый номер модели [Астахов А. И. Автомобильные краны. Учебник для проф-техн. учебных заведений — М: «Высшая Школа», 1969, 320 с.].

Автомобильные краны.
Автокраны выпускались под следующими индексами (ведомственными):

• краны с индексами «К», «АК», «АБКС» производились заводами Минстройдормаша СССР . Краны, выпущенные до 1967 года, имели индекс, состоящий из двух букв и двух цифр (например, К-64, АК-75). Буквенная часть обозначает принадлежность машины к группе кранов (К) или более точно - к группе автомобильных кранов (АК); цифры - грузоподъёмность крана и порядковый номер модели.


• краны с индексами «КБА», «МКА», «МКАС», «МКСА» и «МКАТ» производились заводами Министерства монтажных и специальных строительных работ (Минмонтажспецстрой) СССР.


• краны с индексами «СМК», «КСТ», «ДЭК» производились заводами Министерства энергетики и электрификации СССР.

Индекс «К»

В случае, если кран выполнен в северном климатическом исполнении, после цифр пишут букву «С».
Иногда встречается буква «М» - военная модификация.

Пример:
К-51 - кран грузоподъёмностью 5 т, первой модификации.
К-67 - кран грузоподъёмностью 6 т, седьмой модификации.
К-151 - кран грузоподъёмностью 15 т, первой модификации.
К-162С - кран грузоподъёмностью 16 т, второй модификации, северного исполнения / кран для работы в условиях пониженных температур.
К-162М - кран грузоподъёмностью 16 т, второй модификации, военная модификация.

Индекс «АК»

Обозначает «Автомобильный Кран».
Если кран выполнен с электродвигателем — ставилась дополнительно буква Э. После букв ставится одна цифра, означающая грузоподъёмность крана. Далее второй цифрой указывалась текущая модификация (А-первая, Б — вторая, В — третья, Г — четвертая и т. д.).

Пример:
АК-31 - Автомобильный Кран, грузоподъемность 3 т, первая модификация.
АКЭ - Автомобильный Кран, грузоподъемностью 3 т (на шасси автомобиля ЗиС-6. Опытный образец). Привод механизмов-электрический, постоянного тока.

Индекс«МКА»

Индекс «МКА» обозначает «Монтажный Кран Автомобильный».
После букв ставятся цифры, означающие грузоподъемность крана.

Пример:
МКА-6,3 - Монтажный кран автомобильный, грузоподъёмностью 6,3 т.
МКА-10М - Монтажный кран автомобильный, грузоподъёмностью 10 т, модернизированный.
МКА-16 - Монтажный кран автомобильный, грузоподъёмностью 16 т.

Индекс «СМК»


Обозначает «Специальный Монтажный Кран». Далее после букв через дефис указывается грузоподъёмность крана.

Пример:
СМК-7 - специальный монтажный кран, грузоподъёмностью 7,5 т.
СМК-10 - специальный монтажный кран, грузоподъёмностью 10 т.
СМК-12 - специальный монтажный кран, грузоподъёмностью 12,5 т.

Если производилась модернизация - ставится буква «М».

Пример:
СМК-7М - специальный монтажный кран, грузоподъёмностью 7,5 т, модернизированный.
СМК-101А - специальный монтажный кран, грузоподъёмностью 10 т, усовершенствованная модель, первая модификация. Прим.: кран СМК-101А - модель крана СМК-101, у которого в качестве базового автомобиля применена более новая модель МАЗ-5337-10

Дополнительно:
https://helpiks.org/4-6043.html

С 1967 года для кранов, была утверждена специальная индексация, состоящая из букв КС (согласно ГОСТ 22827-77 «Краны стреловые самоходные общего назначения. Технические условия»), означающая «Кран Самоходный» [Паргаманик И. М. Грузоподъемные краны стрелового типа: Справ. пособие. — М.: Энергоатомиздат, 1992 — 141 с.].

Схема была утверждена для кранов, выпускаемых на заводах Минстройдормаша СССР (Министерство строительного, дорожного и коммунального машиностроения)

Наравне с заводами этого министерства, в небольших сериях, выпускались краны заводами Министерства электротехнической промышленности СССР.

Индекс «КС»

После букв «КС» идут четыре цифры в следующем порядке, указывающие [Паргаманик И. М. Грузоподъемные краны стрелового типа: Справ. пособие. — М.: Энергоатомиздат, 1992 — 141 с.]:

• Размерную группу по грузоподъёмности
  (1 — 4 т;
  2 — 6,3 т;
  3 — 10 т;
  4 — 16 т;
  5 — 25 т;
  6 — 40 т;
  7 — 63 т;
  8 — 100 т;
  9 — более 100 т).


• Вид ходового устройства, обозначается соответствующей цифрой (в указанном порядке):


  1. Гусеничное устройство (Г).


  2. Гусеничное уширенное (ГУ).


  3. Пневмоколёсное (П).


  4. Специальное шасси автомобильного типа (Ш).


  5. Шасси грузового автомобиля (А).


  6. Шасси трактора (Тр).


  7. Прицепное ходовое устройство (Пр).


  8. Резервная.


  9. Резервная.




• Тип подвеса стрелы — канатная (цифрой 6) или жёсткая (цифрой 7).


• Порядковый номер модификации базовой модели (цифрой 1 — первая, цифрой 2 — вторая и т. д.).

После цифр указывается литера, показывающая текущую модернизацию (А — первая, Б — вторая и т. д.).

К примеру, КС-7164 — кран самоходный грузоподъемностью 63 т, с гусеничным ходовым устройством, с канатным подвесом стрелы, четвёртой модификации.
